Revue technique automobile Citroën C3: Caracteristiques
Generalites
- L'embrayage est du type pousse a commande hydraulique.

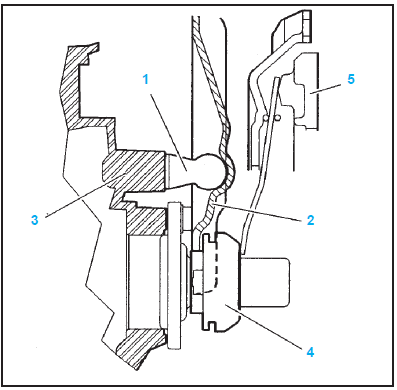

- La commande de debrayage est equipee d'une fourchette de debrayage montee sur rotule.
- rotule vissee dans le carter d'embrayage.
- fourchette de debrayage.
- carter d'embrayage.
- butee.
- mecanisme d'embrayage.
- Diametre interieur de la garniture (mm) :
- 1,1 et 1,4 ..........................................................................127
- 1,6 et 1,4 HDI 8V..............................................................134
- 1,4 HDI 16V .................................................................... 155
- Diametre exterieur de la garniture (mm) :
- 1,1 et 1,4 ..........................................................................180
- 1,6 et 1,4 HDI 8V..............................................................200
- 1,4 HDI 16V .................................................................... 228
Couples de serrage (en daN.m)
- Mecanisme d'embrayage sur volant moteur..................2 +- 0,2
- Volant moteur sur vilebrequin............................ 1,7 + 70 +- 5
Embrayage
...
