Revue technique automobile Citroën C3: Caracteristiques
Generalites
- Train avant de type pseudo McPherson avec ressorts helicoidaux et amortisseurs hydrauliques.
Barre antidevers
- Diametre de la barre antidevers (mm)..................................19

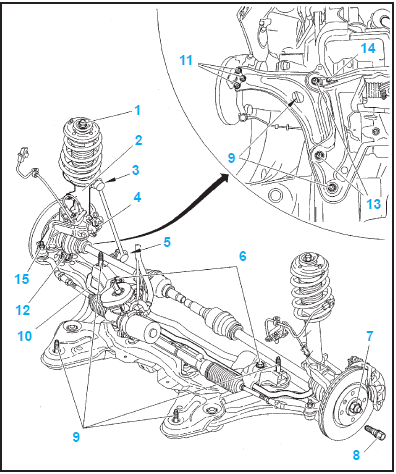

Couples de serrage (en daN.m)
- Ecrou de fixation tige amortisseur sur caisse..........6,5 +- 0,6
- Amortisseur
- Rotule de biellette anti-devers superieure ..............4,5 +- 0,5
- Pivot sur amortisseur ..............................................5,4 +- 0,5
- Rotule de biellette anti-devers inferieure ................4,5 +- 0,5
- Fixation palier de barre anti-devers sur berceau........8 +- 0,8
- Ecrou de moyeu ....................................................24,5 +- 0,5
- Vis de roue ....................................................................9 +- 1
- Vis de fixation du berceau sur caisse......................9,2 +- 0,9
- Barre anti-devers ......................................................8 +- 0,8
- Fixation rotule inferieure de pivot sur bras inferieur ......................................................4 +- 0,4
- Fixation rotule inferieure de pivot ........................6,6 +- 0,7
- Fixations articulation avant et arriere du bras inferieur ....................................................14 +- 1,4
- Vis de barre anti-rapprochement ..........................6,6 +- 0,7
- Fixation rotule de direction ......................................8 +- 0,8
